一、产品特点
- 900~2400nm 宽波段反射测量：基于 NIR-M-R15 宽波段模组封装，覆盖常见近红外短波到长波特征区。
- 大面积采样窗口：蓝宝石扫描窗口，典型采集区域约 16mm 直径，适合颗粒、粉末、片材和不均一样品。
- 稳定接触式测量：工作距离包含样品容器厚度，5mm 内灵敏度更好，2mm 左右为推荐工作距离。
- 整机接口更直接：增加壳体保护并对外提供 Type-C 接口，配套 5V/3A 电源适配器使用。
- 适合高信息量建模：宽波段可同时覆盖水分、蛋白、脂肪、淀粉、塑料和药品辅料等多类吸收特征。
二、规格参数
2.1 技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | NIR-S-R16 |
| 产品类型 | 宽波段带壳体反射型近红外光谱仪 |
| 内部光谱模组 | NIR-M-R15 |
| 新增整机配置 | 壳体、Micro USB 转 Type-C 接口 |
| 波长范围 | 900~2400nm |
| 信噪比 | 3000:1 @ 2200nm |
| 光学分辨率 | 10nm~12nm |
| 波长精度 | Typ. ±1 nm |
| 探测器 | InGaAs（非制冷） |
| 狭缝尺寸 | 1.8mm × 0.025mm |
| 扫描方式 | Linear / Hadamard / Slew Scan |
| 光源 | 单只 5W 带反射罩钨丝灯 |
| 扫描窗口 | 蓝宝石玻璃 |
| 采集区域 | Typ. 16mm 直径 |
| 推荐工作距离 | 2mm 最佳，5mm 内灵敏度更好 |
| 测量模式 | 大窗口漫反射 / 接触式反射 |
| 通讯接口 | USB-C |
| 供电方式 | 5V / 3A 电源适配器 |
| 工作温度 | 0-40 ℃，RH Max. 85% |
| 外形尺寸 | 208mm × 126mm × 70mm |
| 重量 | < 1.5kg |

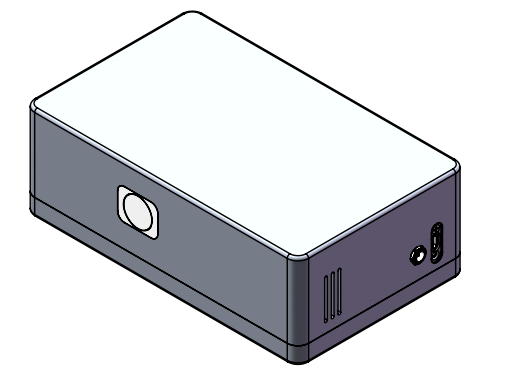

2.2 结构尺寸
三、应用场景
NIR-S-R16 面向需要宽波段反射信息量的研发和检测场景。900~2400nm 可同时覆盖短波近红外和长波近红外吸收区，适合食品、农业、材料、药品、化工和土壤矿物样品。
样品建议保持装样高度、容器材料、表面状态和压样条件一致。对于粉末、颗粒和不均一样品，应固定采样窗口、旋转或多点采集策略，降低局部差异对模型的影响。
| 应用方向 | 说明 |
|---|---|
| 饲料和粮食品质 | 可覆盖水分、蛋白、脂肪、淀粉等多个吸收特征区。 |
| 塑料和聚合物识别 | 宽波段可增强 C-H 组合吸收和材料差异信息。 |
| 药品辅料鉴别 | 适合片剂、粉末和颗粒原辅料的批次一致性分析。 |
| 土壤和矿物样品 | 可结合水分、有机质和矿物相关特征开展建模。 |
| 宽波段模型研究 | 适合对比 900-1700nm、1350-2150nm、1600-2400nm 等波段方案。 |
四、典型光谱
以下图谱用于说明该型号对应波段中常见样品的反射光谱特征或应用特征区，不代表该型号的逐台实测数据。图谱文件已按型号前缀命名，便于详情页和静态资源长期关联。

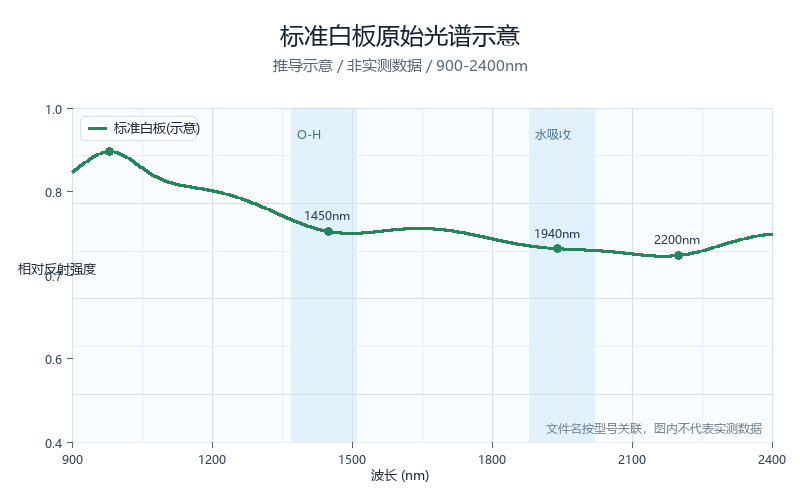

标准白板原始光谱

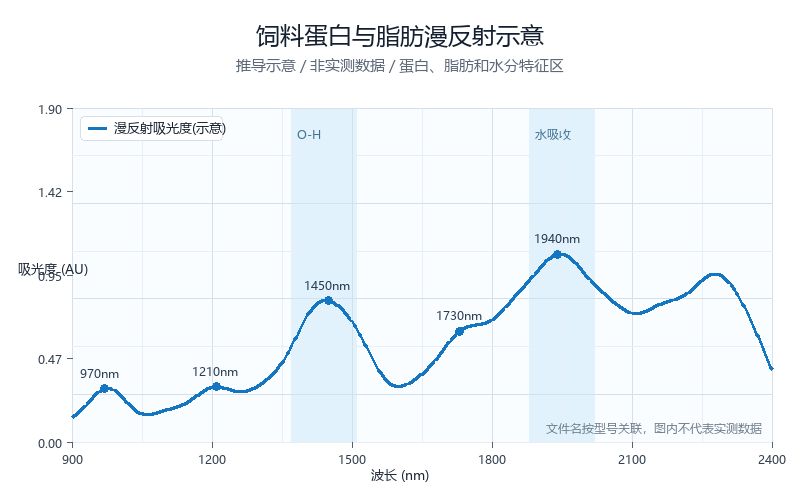

饲料蛋白脂肪漫反射示意

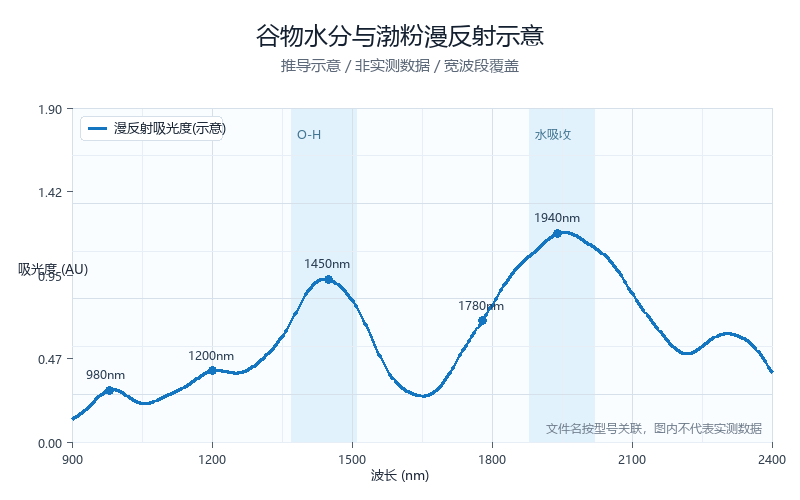

谷物水分淀粉漫反射示意

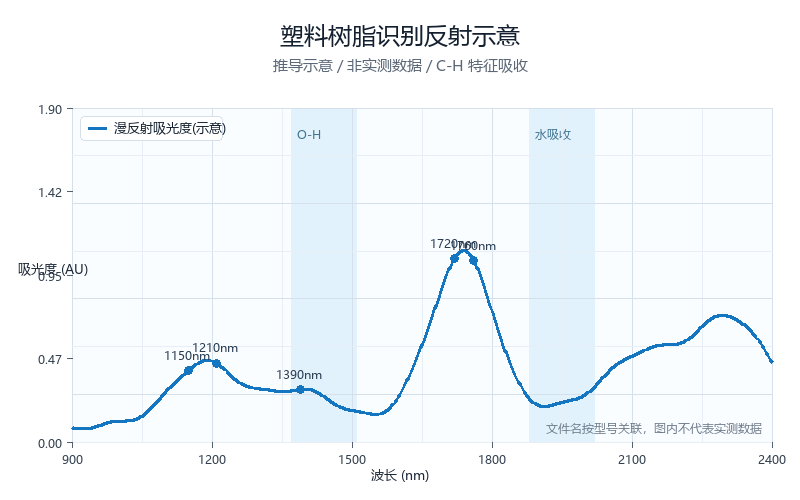

塑料树脂识别反射示意

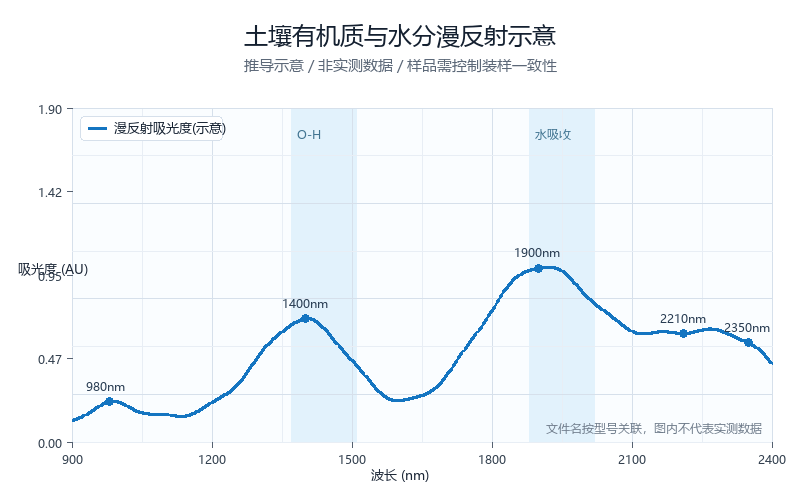

土壤有机质水分漫反射示意

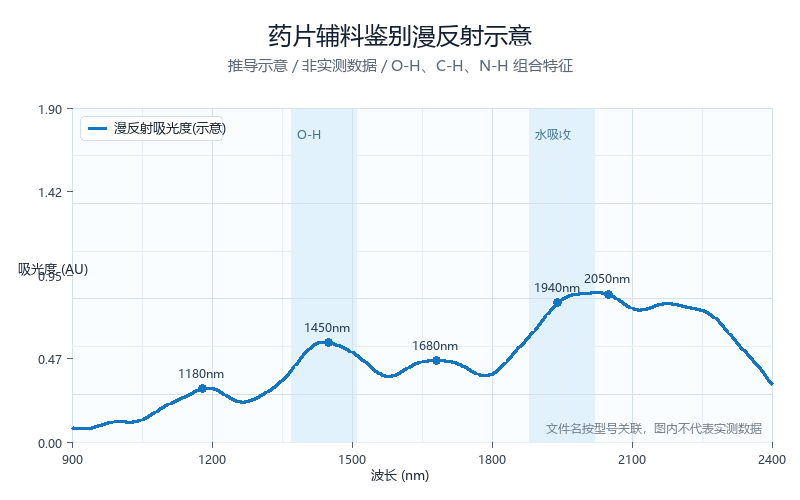

药片辅料鉴别漫反射示意
五、订购信息
| 产品名称 | 型号 | 数量 | 单价 | 金额（元） |
|---|---|---|---|---|
| 宽波段反射型近红外光谱仪 | NIR-S-R16 | 1 | 按配置报价 | 按配置报价 |
| 标准参考白板 | STD-DR100 | 1 | 950 | 950 |
| 合计 | 按配置报价 |
以上价格用于网站选型展示。实际报价会根据壳体、接口、软件、附件、校准和批量数量调整；正式采购以销售报价单为准。
六、技术原理
6.1 化学原理
近红外光谱属于分子振动光谱。分子基频振动主要位于中红外区域，而倍频与合频跃迁会落入 700-2500nm 近红外区域。本产品覆盖 900~2400nm 波段，可获取 O-H、C-H、N-H 等含氢基团的特征吸收信息，适合结合化学计量学模型进行定性识别、含量预测和过程监测。
近红外谱图通常不依赖单一峰值，而是结合多个波段的吸收特征进行建模。实际项目中常配合平滑、归一化、SNV、一阶导数、二阶导数、MSC 或 PLS 等预处理和建模方法，以降低样品形态、光路差异、散射和温度漂移的影响。
6.2 光学原理
反射型产品将光源、扫描窗口和接收光路固定在整机结构内。样品被照明后产生漫反射信号，进入 DLP 光谱核心进行波长选择和 InGaAs 探测，适合非透明固体、粉末、颗粒和片材样品。
本系列近红外光谱产品基于 DLP 光谱架构。入射光经狭缝限制后，由准直镜转换为平行光并投射至光栅；光栅将不同波长的光空间分离后照射到 DMD 微镜阵列，通过微镜时序控制选择不同波长进入单点 InGaAs 探测器，最终由 ADC 数字化重建完整光谱曲线。
6.3 测量原理
宽波段反射型整机通常先对白板或标准参考面采集参考谱，再将扫描窗口贴近样品或控制在推荐工作距离内采集样品谱，软件据此计算反射率或吸光度。由于窗口较大、波段较宽，针对不均一样品更适合采用多点测量和平均策略，提升建模代表性。
七、使用指南
7.1 软件使用
- 使用 Type-C 和 5V/3A 电源适配器连接设备，预热光源后再进行白板参考和样品采集。
- 对粉末、颗粒和片材样品可采用固定容器、固定装样厚度和多点平均方式建立方法。
- 建议在配套软件中固定积分时间、平均次数和参考条件，保证批量数据一致性。
7.2 注意事项
- 蓝宝石窗口和标准白板需保持清洁，避免划伤、粉尘和指纹污染。
- 推荐工作距离约 2mm，5mm 内灵敏度更好，超出后信号衰减和环境光影响会明显增加。
- 对高散射或纹理明显样品应固定装样方式，并在多个位置重复采集。
- 使用宽波段数据建模时，建议结合预处理和变量筛选，避免无效波段引入噪声。
7.3 常见问题（FAQ）
Q1：NIR-S-R16 为什么更适合复杂样品建模？
A：它覆盖 900~2400nm 宽波段，可同时包含水分、蛋白、脂肪、淀粉、塑料和多类有机组分的吸收特征，信息量更丰富。
Q2：大采样窗口对样品有什么要求？
A：样品应尽量覆盖扫描窗口并保持表面状态一致。对于颗粒和粉末类样品，建议统一装样深度并进行多点平均。
