一、产品特点

• 一体式透射光路：内置光源、准直光路、比色皿座和 DLP 近红外光谱模块，插入比色皿即可测量。
• 覆盖 1600-2400nm 波段：适合液体样品中 O-H、C-H、N-H 等含氢基团的近红外吸收分析。
• 标准比色皿座：支持标准 10mm 比色皿结构，便于实验室样品和小型设备集成。
• 通信接口灵活：支持 USB、UART 和可选蓝牙通信，可对接 PC、嵌入式主控或便携设备。
• 适合液体检测设备开发：可用于饮料、药液、发酵液、有机溶剂和过程液体的定性或定量分析。

二、规格参数

2.1 技术参数

2.2 结构尺寸

后视图

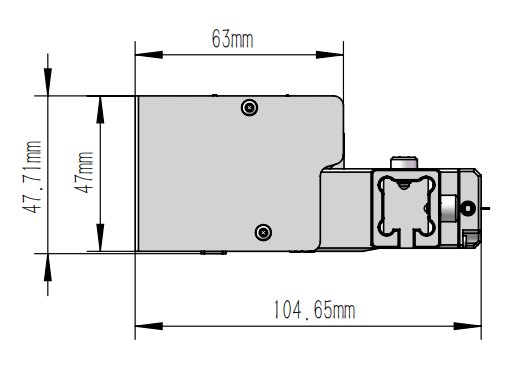

俯视图

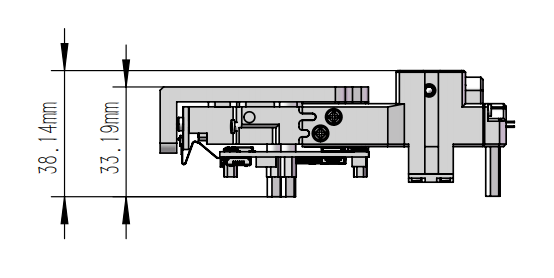

右视图

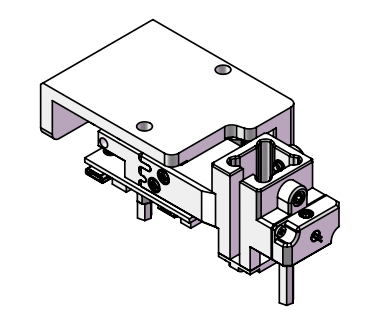

轴测图

三、应用场景

NIR-M-T13 主要面向液体透射近红外检测。典型应用包括水分或溶剂比例分析、酒精和有机溶剂浓度测量、饮料糖度和配方一致性检查、药液或反应液过程监测、发酵液状态跟踪等。

对于含水样品，近红外高吸收区容易在长光程下饱和。产品结构支持标准比色皿座，但在展示图谱和方法开发中，应根据样品吸收强度选择短光程比色皿、稀释或降低有效光程。含水样品示意光谱统一按 2mm 以内短光程绘制。

四、典型光谱

以下图片为根据典型吸收特征绘制的示意光谱图，不代表该型号的实测数据。图内不写产品型号，文件名保留型号前缀以便与详情页关联。标题和副标题已预留间距，避免重叠。

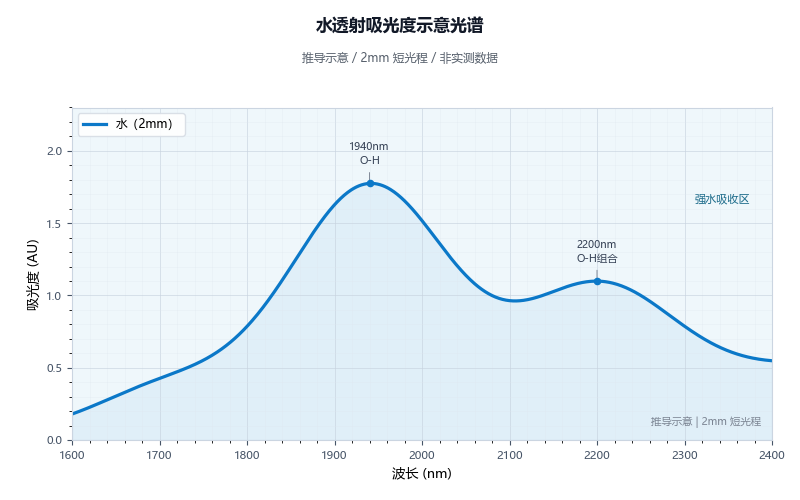

水吸光度示意光谱图

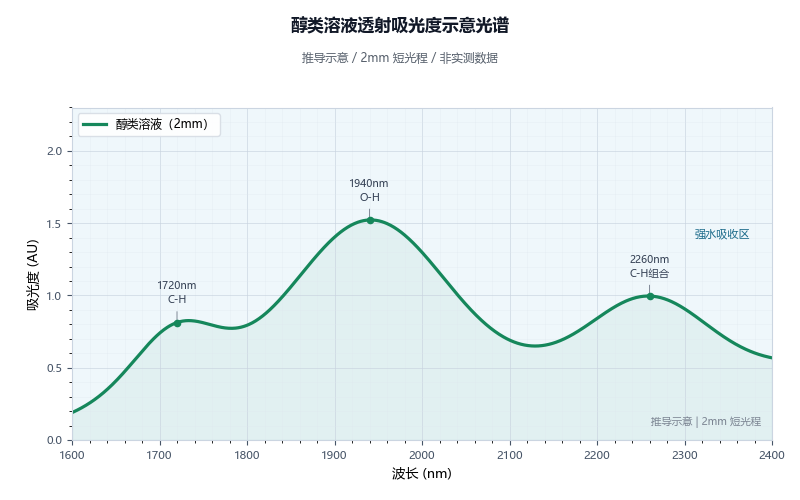

醇类溶液吸光度示意光谱图

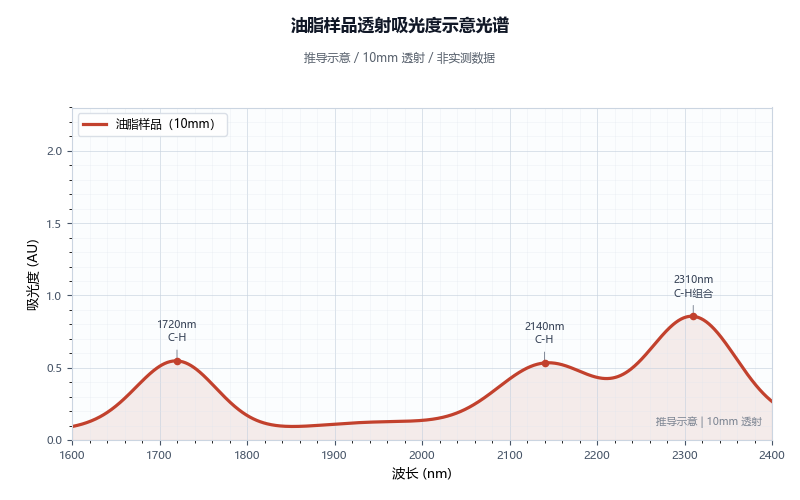

油脂样品吸光度示意光谱图

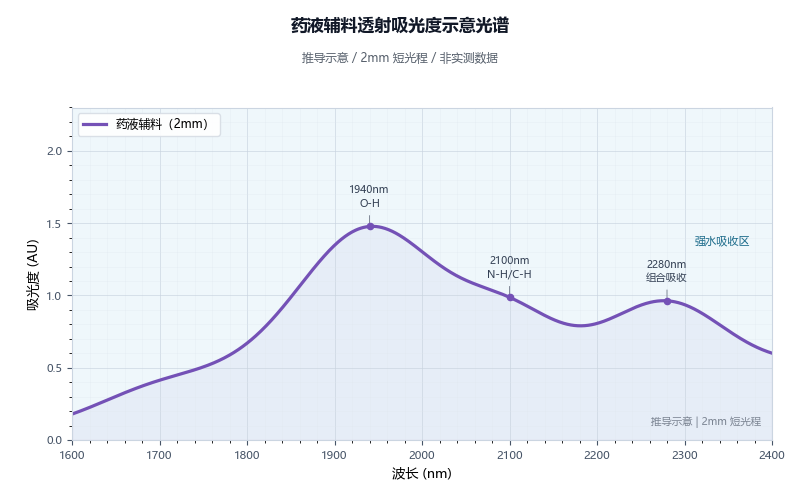

药液辅料吸光度示意光谱图

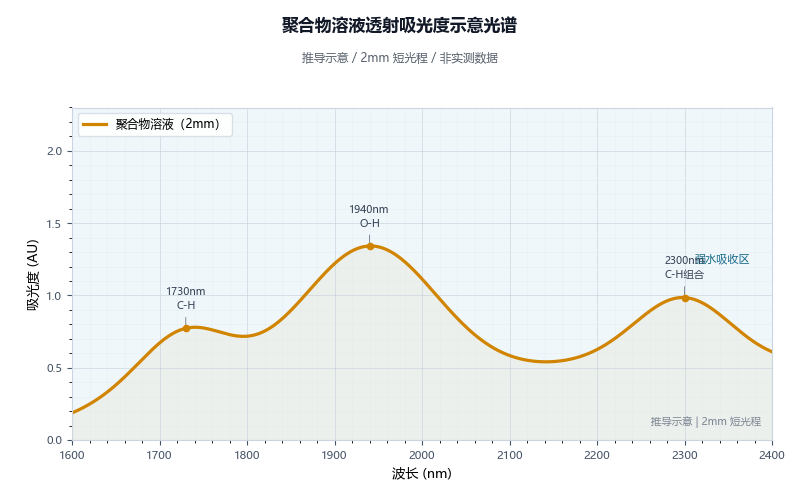

聚合物溶液吸光度示意光谱图

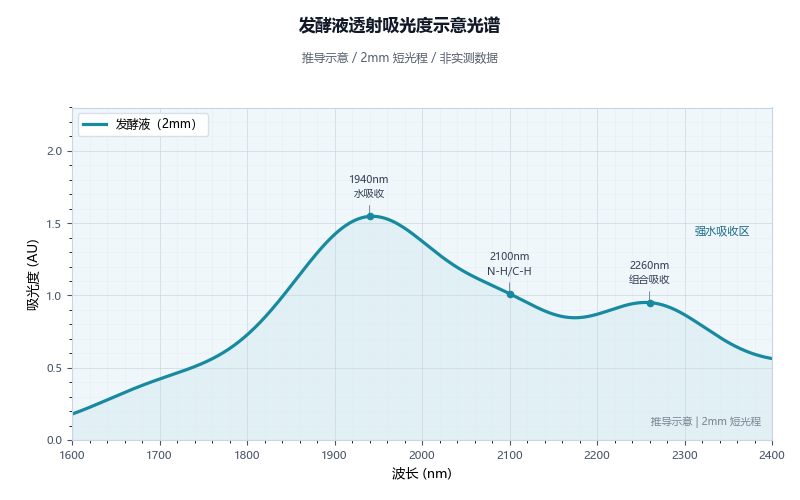

发酵液吸光度示意光谱图

五、订购信息

5.1 选型裸板模块

5.2 配套建议

建议根据样品体系准备空白溶剂、短光程石英比色皿、过滤或离心耗材。若样品吸收过强或浑浊，应优先通过短光程、稀释或样品前处理降低饱和和散射误差。

六、技术原理

6.1 化学原理

近红外光谱属于分子振动光谱。分子基频振动主要位于中红外区域，而倍频与合频跃迁会落入 700-2500nm 近红外区域。本产品覆盖 1600-2400nm 波段，可获取 O-H、C-H、N-H 等含氢基团的特征吸收信息，适合结合化学计量学模型进行定性识别、含量预测和过程监测。

近红外谱图通常不直接依赖单一峰值，而是结合多个波段的吸收特征进行建模。实际项目中常配合平滑、归一化、SNV、一阶导数、二阶导数、MSC 或 PLS 等预处理和建模方法，以降低样品形态、光路差异、散射和温度漂移的影响。

6.2 光学原理

本系列近红外光谱产品基于 DLP 光谱架构。入射光经狭缝限制后，由准直镜转换为平行光并投射至光栅；光栅将不同波长的光空间分离后照射到 DMD 微镜阵列，通过微镜时序控制选择不同波长进入单点 InGaAs 探测器，最终由 ADC 数字化重建完整光谱曲线。

这种结构以单点 InGaAs 探测器替代传统线阵探测器，在保证近红外光谱采集能力的同时降低系统成本，适合小型化、批量化和嵌入式集成。

6.3 测量原理

透射测量通常先采集空白参考，再采集样品光谱。透射率可由 T = Sample / Reference 计算，吸光度可由 A = -log10(T) 得到。对于含水体系，应特别关注高吸收区的饱和风险，必要时使用 2mm 以内短光程。

七、使用指南

7.1 软件使用

• 先放入空白比色皿或空白溶剂采集 Reference。
• 再放入样品比色皿采集 Sample，并转换为透射率或吸光度。
• 同一批样品应保持比色皿类型、装液高度、方向、温度和积分时间一致。

7.2 注意事项

• 含水样品在 1400nm 以上吸收明显，长光程下可能饱和。
• 比色皿外壁需擦拭干净，避免水滴、指纹和气泡影响光谱。
• 浑浊样品可通过过滤、离心或稀释降低散射。

7.3 常见问题（FAQ）

Q1：NIR-M-T13 能否直接使用 10mm 比色皿测水溶液？

A：可以放入标准比色皿座，但水溶液在近红外高吸收区容易饱和。正式建模时建议根据波段和浓度选择短光程比色皿或稀释样品。

Q2：示意光谱能否作为建模数据？

A：不能。示意光谱只用于展示典型吸收区域，实际建模必须使用客户自己的样品、空白参考和固定实验条件采集数据。
